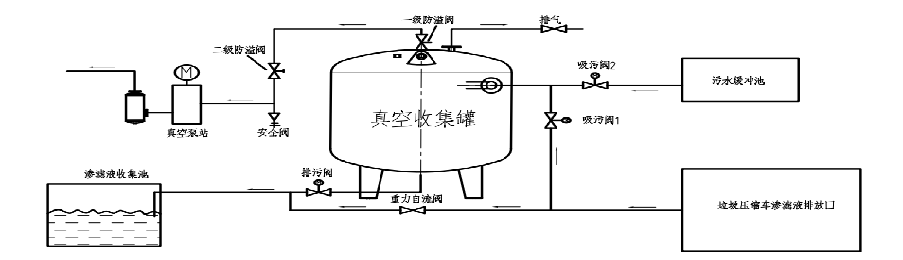

污水真空收集系统包含真空罐、人孔、上限位液位开关、下限位液位开关、污水进口、污水出口、电磁阀、电控箱、真空抽吸口和真空泵组等。真空罐上设置有人孔，且真空罐内部设置有上限位液位开关和下限位液位开关，真空罐左侧安装有电控箱，真空罐右侧中部设置有污水进口，污水进口贯穿真空罐的罐体且向罐体下方延伸，真空罐的底部设置有污水出口，污水进口和污水出口上均设置有电磁阀，真空罐的顶部设置有真空抽吸口，且真空抽吸口通过管道与真空泵组连接。
真空抽吸系统主要参数 | |||||||
序号 | 名称 | 单位 | 微型系统 | 小型系统 | 大型系统 | 大型系统 | 备注 |
1 | 型号 | 套 | YLZC10-2.5 | YLZC10-3*2 | YLZC10-10.0 | YLZC10-10*2 | |
2 | 适配压缩站类型 | 卧式站 | 卧式站、竖式站 | 卧式站、竖式站 | 卧式站、竖式站 | ||
3 | 适配压缩机组数 | 一对一 | 一对一、一对二 | ≥5 | ≥5 | ||
4 | 设备尺寸 | m | 2*1.8*3 | 3.5*1.8*3 | 8*4*3 | 10*5*4 | 长*宽*高 |
5 | 真空罐容积 | m3 | 2.7*1 | 3*2 | 10 | 10*2 | |
6 | 额定功率 | kw | 7.5 | 11（*2） | 11*2 | 11*3 | |
7 | 真空度 | Mpa | 负0.092 (92%) | 负0.06 (60%) | 负0.06 (60%) | 负0.06 (60%) | |
8 | 正压值 | Mpa | 0.15 | 0.15 | - | - | |
9 | 排污泵功率 | kw | - | 4 | 4*2 | 4*2 | |
10 | 适用污水排放量 | t/day | 20 | 30 | 50 | 100 | |
污水真空收集系统的优势：
优势1：提高垃圾压缩排水率，有利于后续燃烧发电和填埋；
优势2：负压吸水，加快排水速度，提高压缩机工作效率；
优势3：排水管道堵塞后自动排堵，不影响压缩机工作；
优势4：密闭抽吸，无污水、臭气外泄、避免二次污染；
优势5：模块化设计、占地面积小、方便布置和安装；
优势6：自动运行，维护保养方便；
优势7：可配置污水预处理，去除大部分杂质，降低后续污水处理难度，并降低污染。
